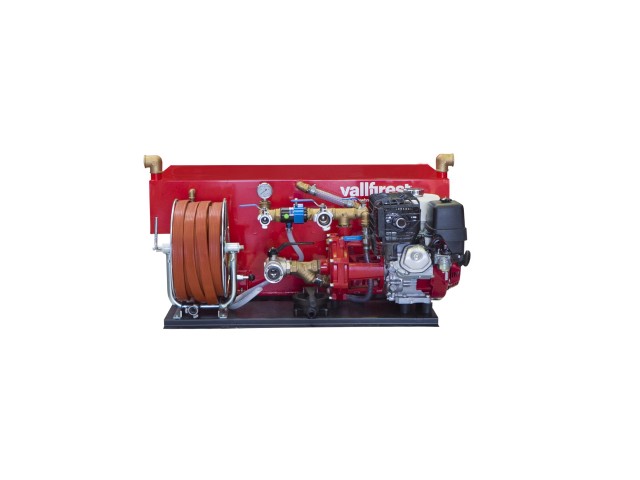

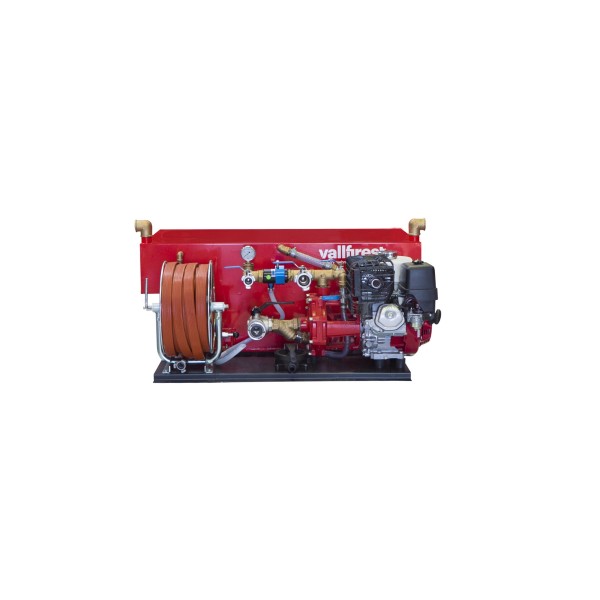

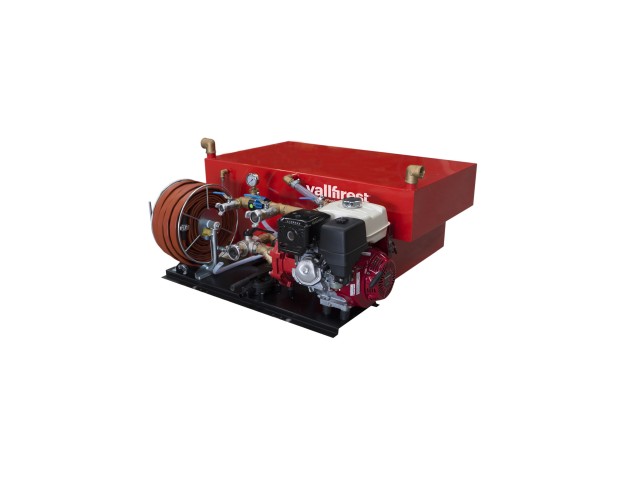

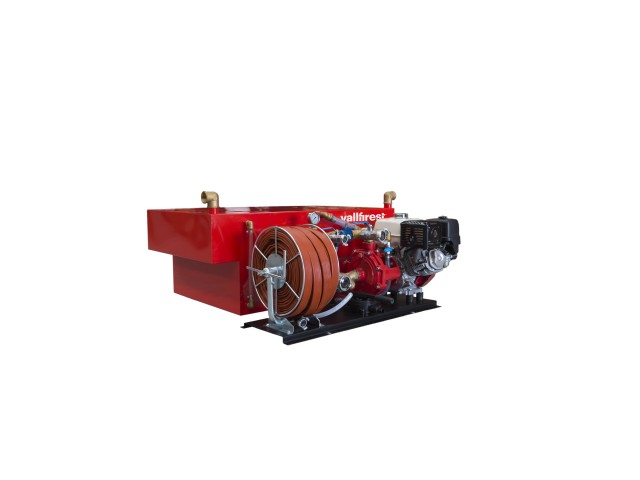

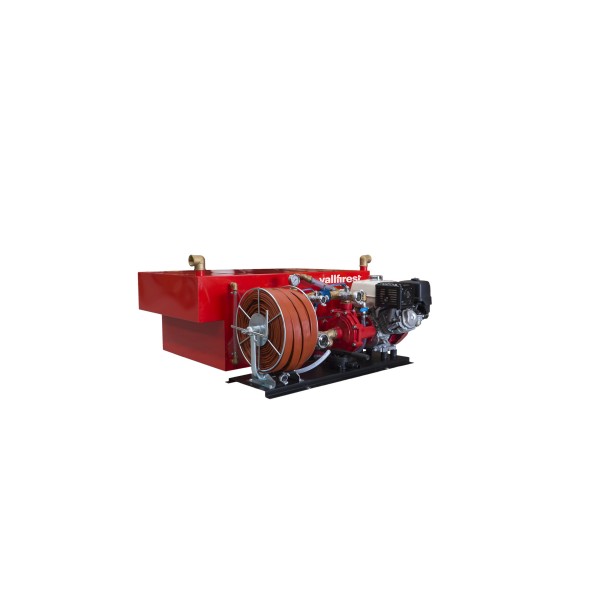

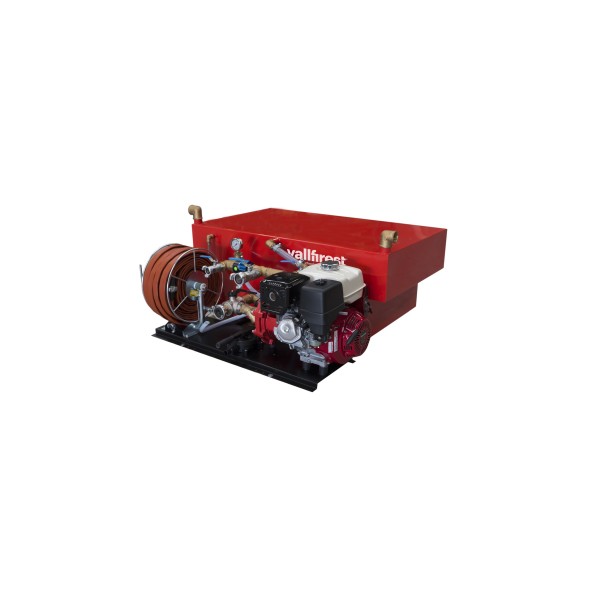

Vertikalni modul s centrifugalno črpalko Vallfirest

Vertikalni modul s centrifugalno črpalko Vallfirest

Motor in črpalka

Navijalni boben in cev

Različne konfiguracije sistemov dopuščajo različne opcije navijalnih bobnov za cev. Na voljo so navijalni bobni 20 / 40 / 80 m, ki so namenjeni klasični gasilski cevi D / DN25. Vsi možni navijalni bobni imajo le ročno navijanje.

Rezervoar vode

Vertikalni rezervoarji vode so izdelani iz nerjavečega jekla in zasnovani tako, da koncentrirajo obremenitev modula na območju, ki je najbližje kabini ter posledično enakomerne osne obremenitve. Zasnovan je v obliki črke T, da se izogiba kolotekom tovornega prostora.
- izdelano iz 2 mm nerjavečega jekla AISI-304
- dva vzdolžna prekata, ki preprečujeta bočno pretakanje vode in zagotavljata boljšo stabilnost vozila
- 1 1-1/2” polnilni priklop na vrhu rezervoarja z različnimi opcijami spojk
- 1-1/2” visok zračnik na vrhu
- inšpekcijski pokrov premera 320 mm (v velikosti so lahko odstopanja glede na končno konfiguracijo)
- indikator nivoja vode
- 3/4” odprtina za praznjenje rezervoarja
- polnilni priključek za polnjenje rezervoarje preko črpalke
- rezervoar je 4 točkovno povezan z nosilnim okvirjem

Komponente vključene v dobavo

Kontrolna enota
Kontrolna enota črpalke z LED osvetlitvijo, manometrom izhodnega tlaka, števec delovnih ur, gumb zaustavitev v sili

Navijalni boben
Izdelan iz nerjavečega materiala, z vgrajeno zavoro ter ročnim navijanjem. Velikost je odvisna od končne konfiguracije.

Sesalna cev
Sesalna cev dolžine 5 metrov za primer črpanja vode iz zunanjega vira. Vgrajen sesalni koš z nepovratnim ventilom.

Nosilni okvir
Izdelan iz železnih cevi 100 × 50 × 2 mm, dolžine 1400 mm
