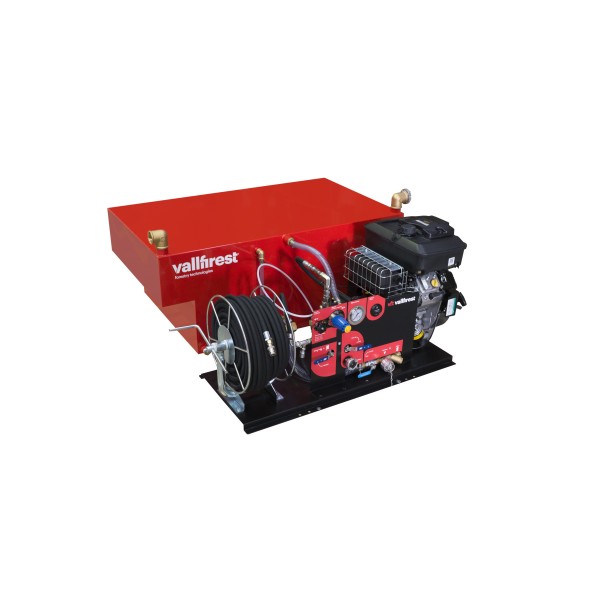

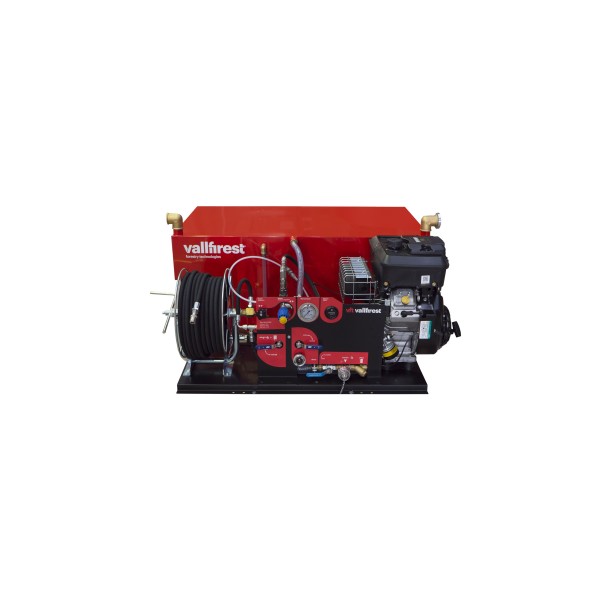

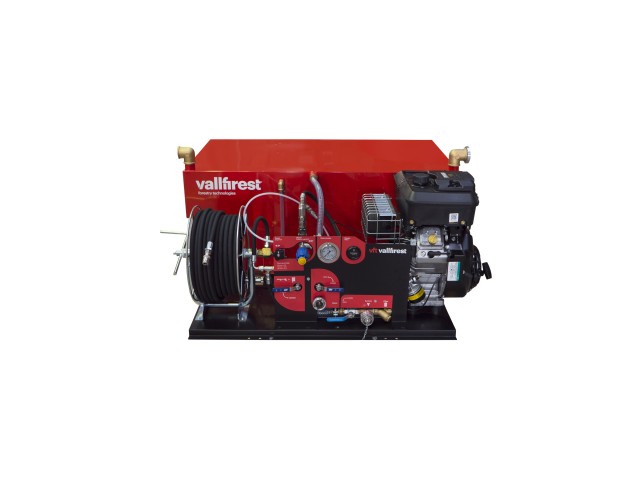

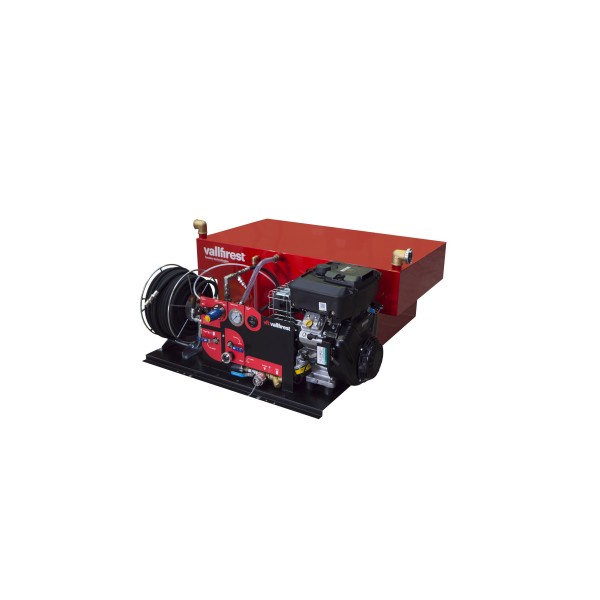

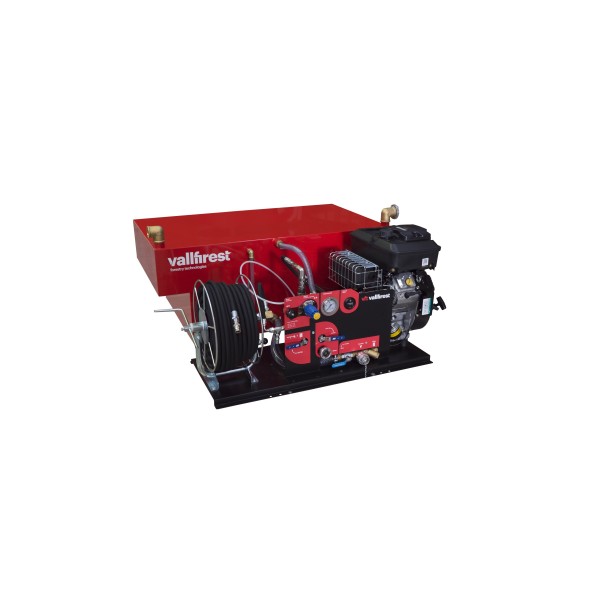

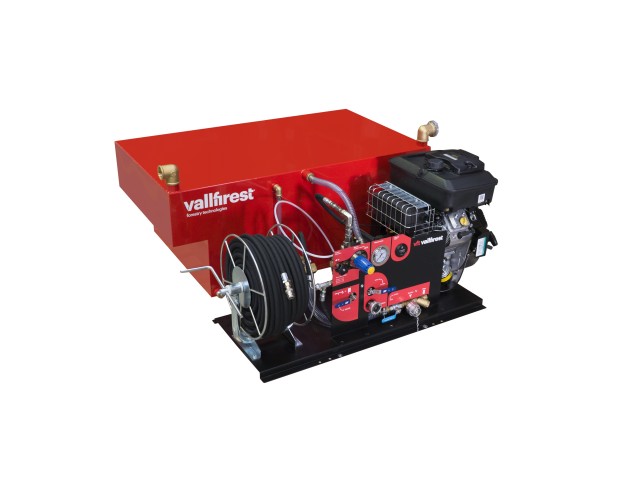

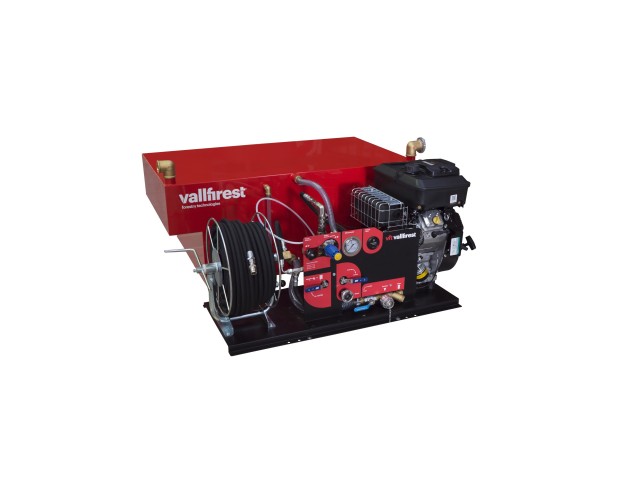

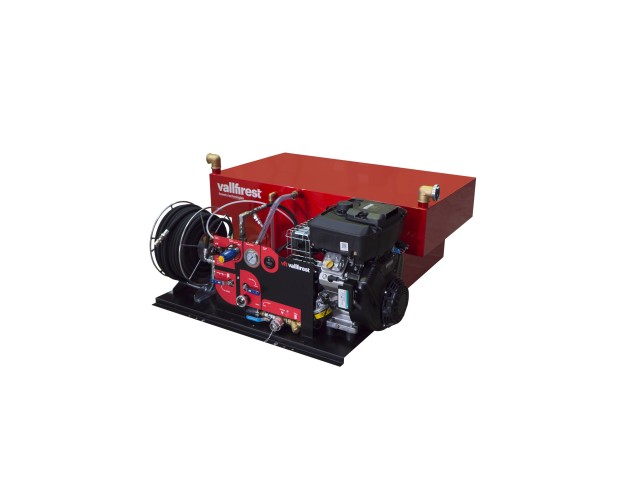

Vertikalni modul z batno črpalko Vallfirest

Vertikalni modul z batno črpalko Vallfirest

Motor in črpalka

Navijalni boben in cev

Različne konfiguracije sistemov dopuščajo različne opcije navijalnih bobnov za cev. Na voljo so navijalni bobni 50 / 100 m, ki so namenjeni visokotlačni cevi DN 12. Vsi možni navijalni bobni imajo le ročno navijanje.

Rezervoar vode

Vertikalni rezervoarji vode so izdelani iz nerjavečega jekla in zasnovani tako, da koncentrirajo obremenitev modula na območju, ki je najbližje kabini ter posledično enakomerne osne obremenitve. Zasnovan je v obliki črke T, da se izogiba kolotekom tovornega prostora.
- izdelano iz 2 mm nerjavečega jekla AISI-304
- dva vzdolžna prekata, ki preprečujeta bočno pretakanje vode in zagotavljata boljšo stabilnost vozila
- 1 1-1/2” polnilni priklop na vrhu rezervoarja z različnimi opcijami spojk
- 1-1/2” visok zračnik na vrhu
- inšpekcijski pokrov premera 320 mm (v velikosti so lahko odstopanja glede na končno konfiguracijo)
- indikator nivoja vode
- 3/4” odprtina za praznjenje rezervoarja
- polnilni priključek za polnjenje rezervoarje preko črpalke
- rezervoar je 4 točkovno povezan z nosilnim okvirjem

Komponente vključene v dobavo

Kontrolna enota
Kontrolna enota črpalke z LED osvetlitvijo, manometrom izhodnega tlaka, števec delovnih ur, regulator tlaka, ventil za sesanje vode, nastavitev mešalca penila
Navijalni boben
Izdelan iz nerjavečega materiala, z vgrajeno zavoro ter ročnim navijanjem. Velikost je odvisna od končne konfiguracije.

Mešalec pene
Vgrajen injektorski mešalec penila.

Sesalna cev
Sesalna cev dolžine 5 metrov za primer črpanja vode iz zunanjega vira. Vgrajen sesalni koš z nepovratnim ventilom.

Ročnik
Visokotlačni ročnik za gašenje z vodo ali peno. Pretok 45 l/min ter šoba za spreminjanje oblike curka.

Cev za gašenje
Visokotlačna cev DN 12 z delovnim tlakom 160 bar oziroma 275 bar. Dolžina cevi odvisna od končne konfiguracije.

Nosilni okvir
Izdelan iz železnih cevi 100 × 50 × 2 mm, dolžine 1400 mm
